SmartPIN™ AutoFocus (Patenteado)
El diseño del sensor plug-and-play hace que el enfoque sea un proceso de un solo toque y proporciona la precisión y exactitud necesarias para una calidad óptima en el proceso de láser.

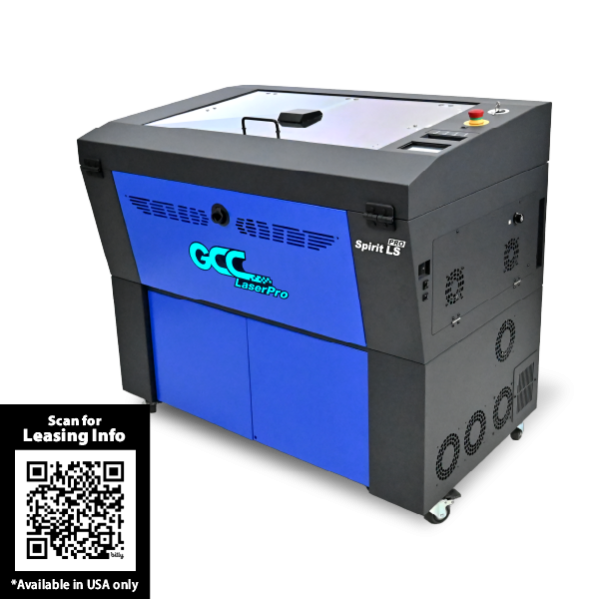

Spirit LS PRO | |||
---|---|---|---|
Área de trabajo | 640 x 460 mm (25 x 18 pulgadas) Extensible a 740 x 460 mm (29 x 18 pulgadas) | ||
Tamaño máx. de la pieza (L x A x H) | Todas las puertas cerradas | 762 x 482.6 x 165 mm (30 x 19 x 6.5 pulgadas) | |
Todas las puertas abiertas | 762 x ∞ x 165 mm (30 x ∞ x 6.5 pulgadas) | ||
Dimensiones (An x Pr x Al) | 1,125 x 720 x 1,005 mm (44.3 x 28.3 x 39.6 in.) | ||
Fuente láser | 30 a 100W Láser CO2 sellado de 10.6-μm | ||
Refrigeración | Refrigerado por aire, temperatura ambiente de operación 15°- 30°C (59°- 86°F) | ||
Control de accionamiento | Control servo DC en bucle cerrado | ||
Velocidad máx. de grabado* | 30W - 40W: 2.54 m/s (100 pulgadas/s) 60W - 100W: 3.04 m/s (120 pulgadas/s) | ||
Control de velocidad | Ajustable de 0.1-100% (Hasta 16 configuraciones de velocidad vinculadas por color por trabajo) | ||
Control de potencia | Ajustable de 0-100% (Hasta 16 configuraciones de potencia vinculadas por color por trabajo) | ||
Capacidad de grabado | Capacidad de procesamiento de imagen en escala de grises de 256 niveles | ||
Precisión de distancia | 0.254 mm o 0.1% del movimiento, el que sea mayor | ||
Movimiento del eje Z | Automático | ||
Cámara | SmartEYES | Estándar | |
SmartVISION Elite | Opcional | ||
Lente de enfoque | Estándar 2.0", opcional 1.5" disponible | ||
Resolución (DPI) | Disponible 125, 250, 300, 380, 500, 600, 760, 1000, 1500 | ||
Interfaz | Ethernet 10 Base-T, USB Tipo-A 2.0 ![]() USB Tipo-B 2.0 ![]() | ||
Sistemas operativos compatibles | MS Windows | ||
Panel de visualización | LCD de 4 líneas: muestra el nombre actual del archivo, tiempo total de trabajo, potencia del láser, velocidad de grabado, archivo(s) cargado(s) en el búfer de memoria, configuración y menús de diagnóstico | ||
Seguridad | Producto láser de Clase 1 conforme a EN60825, Producto láser de Clase 2 conforme a CDRH, Cumplimiento con la Directiva de Maquinaria 2006/42/EC Producto láser de Clase 4 conforme a CDRH con el módulo de puerta de paso opcional | ||
Requisitos de instalación | |||
Voltaje de operación | 30W - 60W - 100-240VAC, 50-60Hz Conmutación automática, Máx. 15A 80W/100W - 200-240VAC, 50-60Hz, Máx. 15A | ||
Sistema de extracción de humos | Se requiere un sistema de escape externo con caudal mínimo de 640m3/h (CFM 377 ft3/min), 2.3kPA presión negativa (Pure-Air PA-1000FS @ puerto de escape de 4") | ||
* La velocidad no equivale a la capacidad de producción. Consulte al distribuidor o visite http://www.GCCworld.com para más detalles. |
